商務合作：15867725552@163.com『Z644WY氣動切斷閥/雙閘板平板閘閥』供應商，本司供應的【氣動切斷閥】質量先行、價格合理、售后服務較完善?！篫644WY氣動切斷閥/雙閘板平板閘閥』適用于輕重工業及樓宇管道。流體前進的道路上，讓滄海閥門為您排憂解難！【雙閘板平板閘閥】可應用于：化工、石化、石油、造紙、采礦、電力、液化氣、食品、制藥、給排水、市政、機械設備配套、電子工業，城建等領域。產品名稱Z644WY氣動切斷閥/雙閘板平板閘閥
『Z644WY氣動切斷閥/雙閘板平板閘閥』供應商，本司供應的【氣動切斷閥】質量先行、價格合理、售后服務較完善?！篫644WY氣動切斷閥/雙閘板平板閘閥』適用
于輕重工業及樓宇管道。流體前進的道路上，讓滄海閥門為您排憂解難！【雙閘板平板閘閥】可應用于：化工、石化、石油、造紙、采礦、電力、液化氣、食品、制
藥、給排水、市政、機械設備配套、電子工業，城建等領域。
產品名稱 | Z644WY氣動切斷閥/雙閘板平板閘閥 |
產品型號 | Z644WY |
公稱通徑 | DN50DN200mm |
壓力范圍 | 1.6-32MPa |
閥體材質 | 鑄鋼、鍛鋼、不銹鋼 |

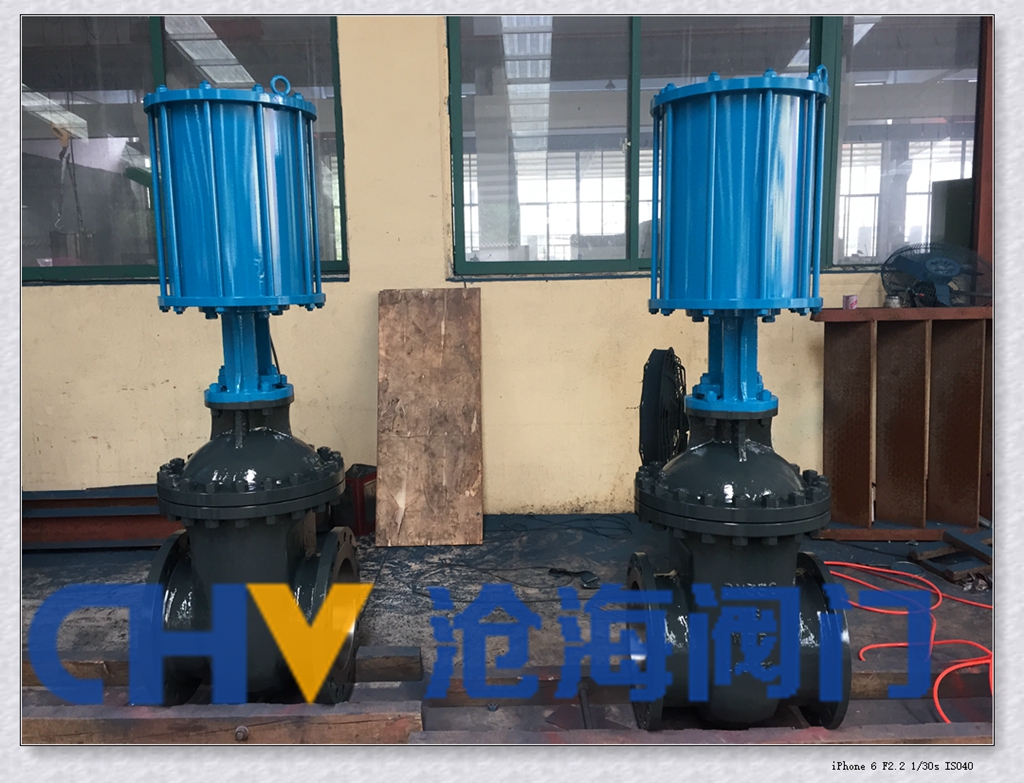

Z644WY氣動切斷閥/雙閘板平板閘閥是一種結構新穎的平板閘閥產品，它具有啟閉力矩小、速度快、振動小、使用壽命長、操作安全可靠等特點，主要用于氣、液體輸送管道的切斷或泄放。雙閘板平板閘閥系列結構特點為： 閥門采用兩塊互相平行的閘板及其楔緊裝置組成的密封結構取代傳統的楔式閘閥結構。 閥門密封機構各零件互相分離，即使在溫度變化時引起變形也仍能保證密封，且不會因高溫膨脹而使閘板擠住打不開。 閥門密封采用耐磨、耐腐蝕材料制成，延長了閥門的使用壽命。 在高溫、高壓情況下，進口一側閘板設計為可泄壓方式、防止由于溫度變化而引起的腔內壓力異常升高的現象，保證使用安全。 全封閉結構，防護性能好，可全天候使用
Z644WY氣動切斷閥/雙閘板平板閘閥特性與規范
體系 | 設計與制造 | 結構長度 | 壓力-溫度額定值 | 連接方法 | 檢驗與試驗 |
國標 | GB/T12234 | GB/T12221 | GB/T9131 | GB/T9113 | GB/T13927 |
美標 | API600 | ASMEB16.10 | ASMEB16.34 | ASMEB16.5 | API598 |
Z644WY氣動切斷閥/雙閘板平板閘閥性能規范
公稱壓力 或壓力等級 | 試驗壓力 | 適用溫度℃ | 適用介質 | ||||
殼體 | 密封 | WCB | WC9 | CF3,CF8 | CF3M,CF8M | ||
PN | 1.5PN | 1.1PN | ﹤﹦425 | ﹤﹦570 | 125－600 | 125－600 | 帶顆粒及污垢流體油品、污水、蒸氣、醋酸類介質硝酸類介質 |
Z644WY氣動切斷閥/雙閘板平板閘閥主要零件材料
名稱 |
| ||||
閥體 | WCB | WC9 | Cr5Mo | CF3,CF8 | CF3M,CF8M |
閥蓋 | WCB | WC9 | Cr5Mo | CF3,CF8 | CF3M,CF8M |
閥板 | WCB+13cr | WC9+HF | Cr5Mo+HF | CF3,CF8 | CF3M,CF8M |
支架 | WCB | WC9 | Cr5Mo | CF3,CF8 | CF3M,CF8M |
閥棒 | 13cr | 25Cr2Mov | Cr5Mo | CF3,CF8 | CF3M,CF8M |
墊片 | 纏繞墊片304＋石墨 | 纏繞墊片 | |||
304+PTFE | 316+ PTFE | ||||
填料 | 增強柔性石墨 | 304＋石墨 PTFE或柔性石墨 L316+石墨 | |||
公 稱 壓 力 | 1.0 | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 |
公 稱 通 徑 | DN40～DN700 | |||||
工作壓力(MPa) | ≤1.0 | ≤1.6 | ≤2.5 | ≤4.0 | ≤6.4 | ≤10.0 |
強度試驗(MPa) | 2.0 | 3.75 | 6.0 | 9.6 | 15.0 | |
密封試驗(MPa) | 1.1 | 2.75 | 4.4 | 7.1 | 11.0 | |
工 作 介 質 | 水、油品、天然氣等 | |||||
工 作 溫 度 | -29～121℃ | |||||
產品訂購須知:
1.用戶已確定閥門類型和型號（尤其是非標準型號）時，用戶應正確說明其型號的含義和要求。
2.用戶應根據樣本所列產品型號進行訂貨，如對產品項目有特別要求，請在訂單中說明：
1）結構長度2）法蘭標準3）閥門的結構形式：如通道全通徑或縮徑、體蓋連接形式4）閥門內件及對材料的其他要求5）壓力試驗、檢驗標準、標識及其他要求
3、當閥門使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的專家為您審核把關
4.本公司可以根據用戶的特定要求配置電動裝置,氣動驅動裝置。
5.本公司生產的各類閥門可以滿足訂單規定的各項要求，產品出廠前均逐一按要求的相關標準進行嚴格的檢驗和試驗。
6.滄海閥門所有產品質保時間為：客戶正式安裝使用12個月之內或產品出廠18個月之內。
